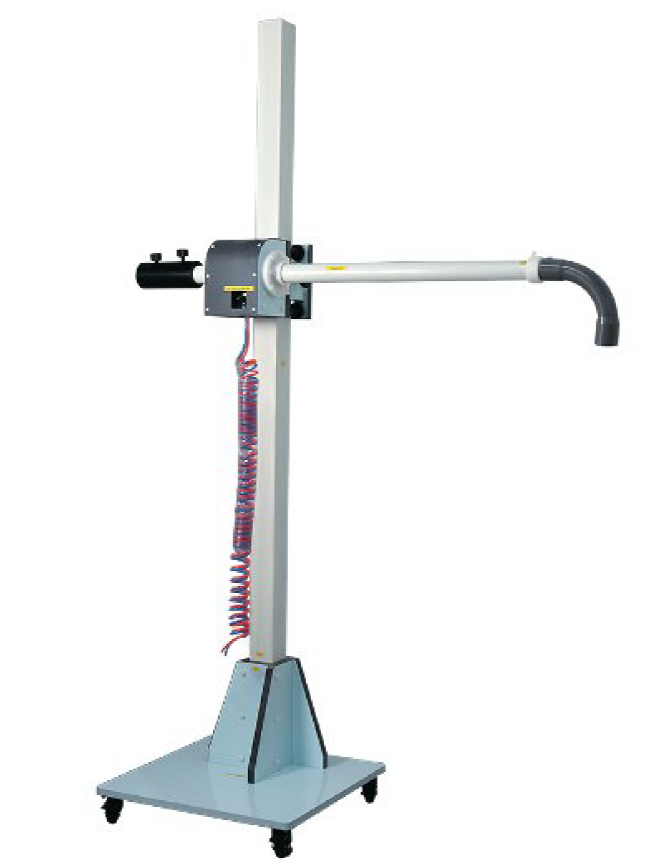

Antenna Mast
Mástiles de antena de alta precisión diseñados para ensayos de cumplimiento SH en cámaras y espacios abiertos.
- Rango: Altura ajustable desde 0.9m hasta 6m.
- Precisión: Control exacto con tolerancia de ±1cm.
- Bajo EMI: Nivel de ruido inferior a CISPR22 Clase B.
- Material: Construcción en PVC y fibra de vidrio (no conductivo).
Sistemas Compatibles
- Cámaras Anecoicas y Semi-Anecoicas.
- Sitios de Prueba de Área Abierta (OATS).
- Controladores Multi-dispositivo PEMDC.
- Polarización automática neumática.
Caracteristicas Generales
El mástil de antena es una herramienta fundamental para laboratorios que requieren automatización en las pruebas de radiación. Gracias a su motor brushless y su transmisión por correa dentada, ofrece un movimiento fluido y libre de interferencias electromagnéticas que pudieran afectar la integridad de las mediciones.
Especificaciones Técnicas
Parámetros del Sistema
| Característica | Detalle Técnico |
|---|---|
| Height Adjustable | 0.9 to 2m, 4m, 6m |
| Permissible Load | 10 KG |
| Drive System | Belt tooth |
| Material | PVC + Fiber Glass |
| Position Accuracy | ± 1 cm |
| Speed Range | Max: 15 cm/sec | Min: 2 cm/sec |
| Polarization | Pneumatic |
| EMI Noise | < CISPR22 CLASS B |
| Motor Type | Brushless motor |
| Operating Voltage | AC 220V |
Controlador Compatible
| Modelo | Interfaz | Tipo de Fibra | Equipos Soportados |
|---|---|---|---|
| PEMDC | GPIB (General Purpose Interface Bus) | ST (Fibra Óptica) | Mástiles, Mesas Giratorias, Slides |
Notas de Instalación
La Antenna Mast utiliza materiales no reflectantes y no conductivos para evitar distorsiones en el patrón de medición de la antena. Es compatible con el controlador PEMDC de 19 pulgadas (2U), que permite la gestión remota vía bus GPIB, integrándose fácilmente en sistemas de software automatizados para ensayos SH.
